Procesamiento de perfiles para pvc

FA1010 / FA1030

Procesamiento, corte y refuerzo de perfil de PVC Centro de atornillado de acero

Diseño mecánico robusto adecuado para operaciones de alta velocidad.
Máximo rendimiento con materiales de alta calidad utilizados en la producción.
Alta capacidad gracias al funcionamiento independiente de las unidades de procesamiento, corte y atornillado.
El centro de procesamiento, corte y atornillado FA 1030 tiene 14 ejes controlados por servomotores, el centro de procesamiento y corte FA 1010 tiene 12 ejes controlados por servomotor.
Medición precisa gracias al sistema de medición lineal.
Corte hacia atrás para evitar desperdicios mientras el bastidor está hecho del perfil del mullion.
La unidad de atornillado se puede integrar posteriormente en el FA 1010.
Sistema de gresas automático.

Panel de control
Sistema operativo compatible con todos los programas de etiquetado y optimización.
Desecho mínimo, algoritmo de producción máximo.
Los desechos se optimizan automáticamente en la lista de corte.
Los parámetros se establecen fácilmente.
Se pueden configurar y optimizar diferentes perfiles y hardwares.
Función de recordatorio de mantenimiento periódico.
Pantalla LCD de 17 ".
Entrada USB.

Unidad de Carga de Perfil
Capacidad de carga del perfil: 9 perfiles.
La capacidad de carga se puede aumentar opcionalmente.
Función automática de reconocimiento de perfil en el transportador de perfil y el posicionador.
Longitud del perfil: Mínimo 850 mm - máximo 6.500 mm. (Opcionalmente eterna)
Sistema de advertencia para evitar una carga incorrecta del perfil.

Unidad de procesamiento de perfiles
La unidad de procesamiento tiene 7 ejes controlados servomotores.
La manija, los orificios de los cilindros y los canales de la ranura del agua se realizan a doble cara al mismo tiempo.
* Cuando los hardwares son cambiados o agregados, los tiempos de proceso pueden variar.

Unidad de transferencia de perfiles
Transporta los perfiles procesados a la unidad de corte.

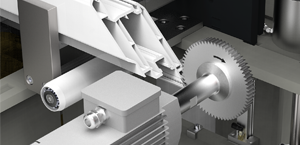

Unidad de corte de perfil
Unidad de corte servo controlada. La velocidad de avance y la distancia se pueden ajustar para cada perfil por separado.
Sierra de larga duración gracias al sistema de trabajo especial.

Perfil Unidad de Descarga
El robot de salida transporta automáticamente los perfiles de corte en el transportador.
El operador pega el código de barras en las piezas cortadas para preparar la próxima operación.

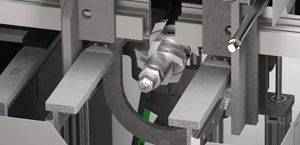

Perfil Unidad de atornillado
Utilizado en FA 1030.
El transportador de rosca transmite el perfil a la unidad de atornillado.
Tornillos de doble tornillo de cabeza doble servo controlados según la longitud del perfil y operaciones realizadas en perfil.
Longitud del perfil a atornillar: Mínimo: 340mm máximo 4360mm.
